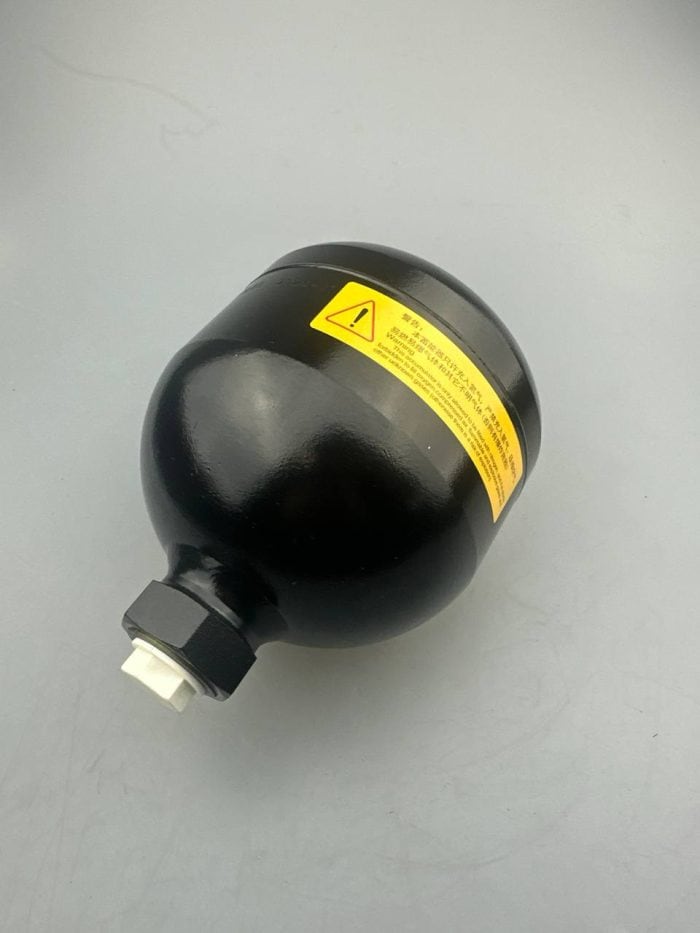

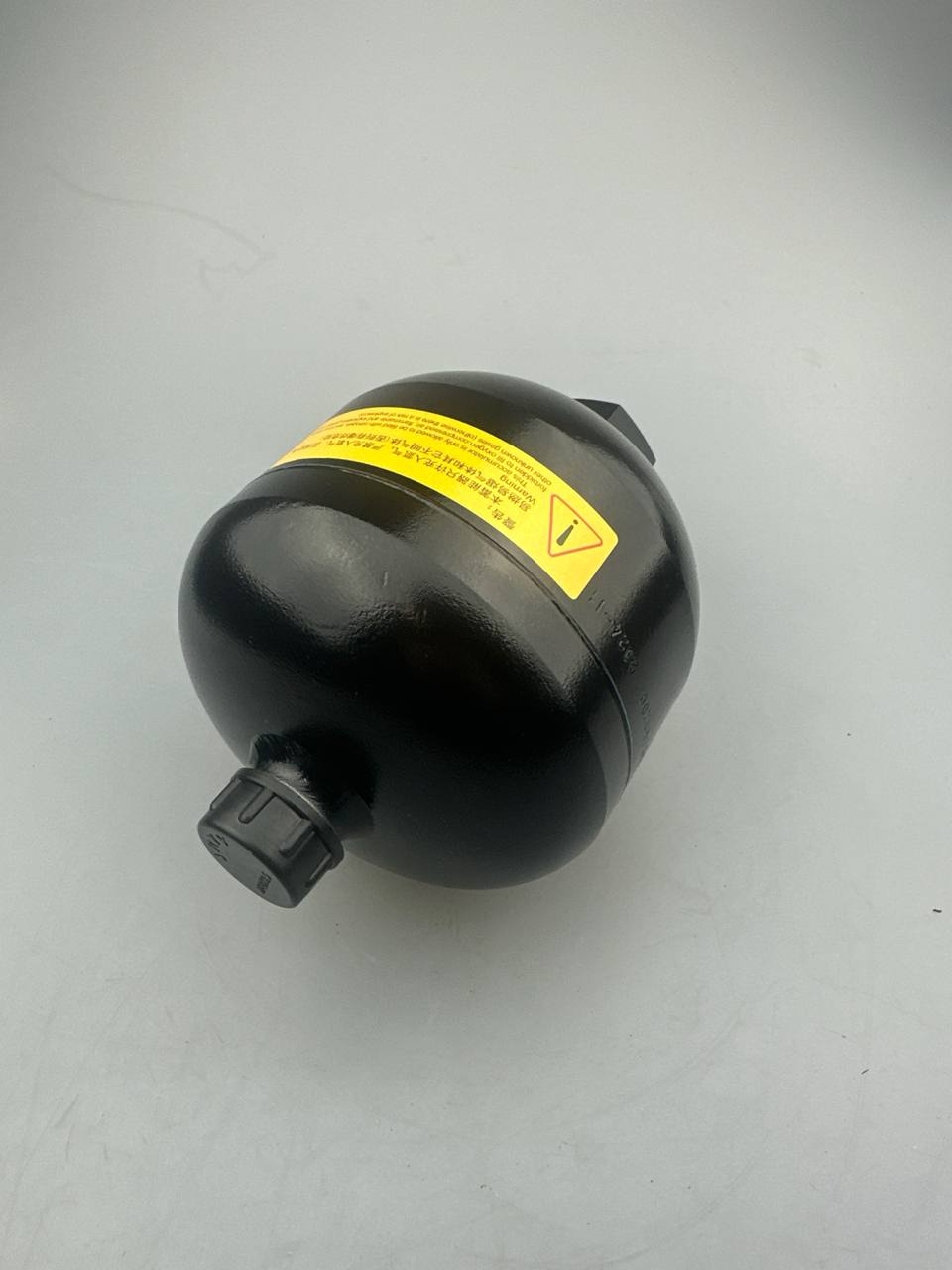

Пневмогидроаккумулятор D-01-210-1.00 (-40/+80)

Описание

Пневмогидроаккумулятор D-01-210-1.00 (-40/+80) для фронтального погрузчика АМКОДОР

Предназначен для накопления энергии давления рабочей жидкости в гидросистеме тормозов. Устанавливается при помощи специальных кронштейнов на левом лонжероне рамы с наружной и внутренней сторон.

Из чего состоит пневмогидроаккумулятор?

ПГА состоит из корпуса 1, мембраны 2, защитного клапана 3, который служит для предотвращения выдавливания мембраны в канал подвода рабочей жидкости. Заправку ПГА производят техническим азотом 2 сорта ГОСТ 9293-74 или аргонам ГОСТ 10157–79 до давления 5 МПа (50 кгс/см2). Машина АКОДОР комплектуется ПГА, которые заправлены азотом.

Как отрегулировать давление рабочей жидкости в ПГА?

Величина давления рабочей жидкости в ПГА регулируется настройкой разгрузочного блока и производится в следующим образом:

• расконтрить регулировочный винт и выворачивая его полностью ослабить натяжение пружины
• завести дизель и наблюдать за показаниями давления по манометрам, устанавливаемым в клапаны контроля давления на ПГА
• при максимальных оборотах дизеля заворачивать винт, пока давление не достигнет величины 13 ± 0.5 МПа (130 ± 5 кгс/см²)
• нажимая на тормозную педаль, т.е. разряжая пневмогидроаккумуляторы, наблюдать до какой величины упадёт давление, при достижении 7 ± 0.5 МПа (70 ± 5 кгс/см²) давление должно опять подниматься до верхнего предела (таков цикл работы)
• законтрить регулировочный болт.
